Load Balancer 통계 기능 (TOAST Service 들여다 보기)

NHN

2019년 9월 4일

원문에서 보기 ↗

로드밸런서는 유입된 트래픽을 인스턴스로 분배하기 위해 사용하는 서비스입니다.

TOAST 로드밸런서 서비스를 이용하면 인스턴스 하나로 처리하기 힘든 부하를 여러 대의 인스턴스로 분산하여 처리량을 높일 수 있고, 장애가 발생했거나 점검중인 인스턴스를 자동으로 서비스에서 제외시켜 서비스의 가용성을 높일 수 있습니다.

TOAST는 작년 말부터 로드밸런서와 관련된 여러가지 통계 차트를 기본 제공하고 있는데요. 오늘은 이 기능에 대해 말씀드리고자 합니다.

통계 차트 보기

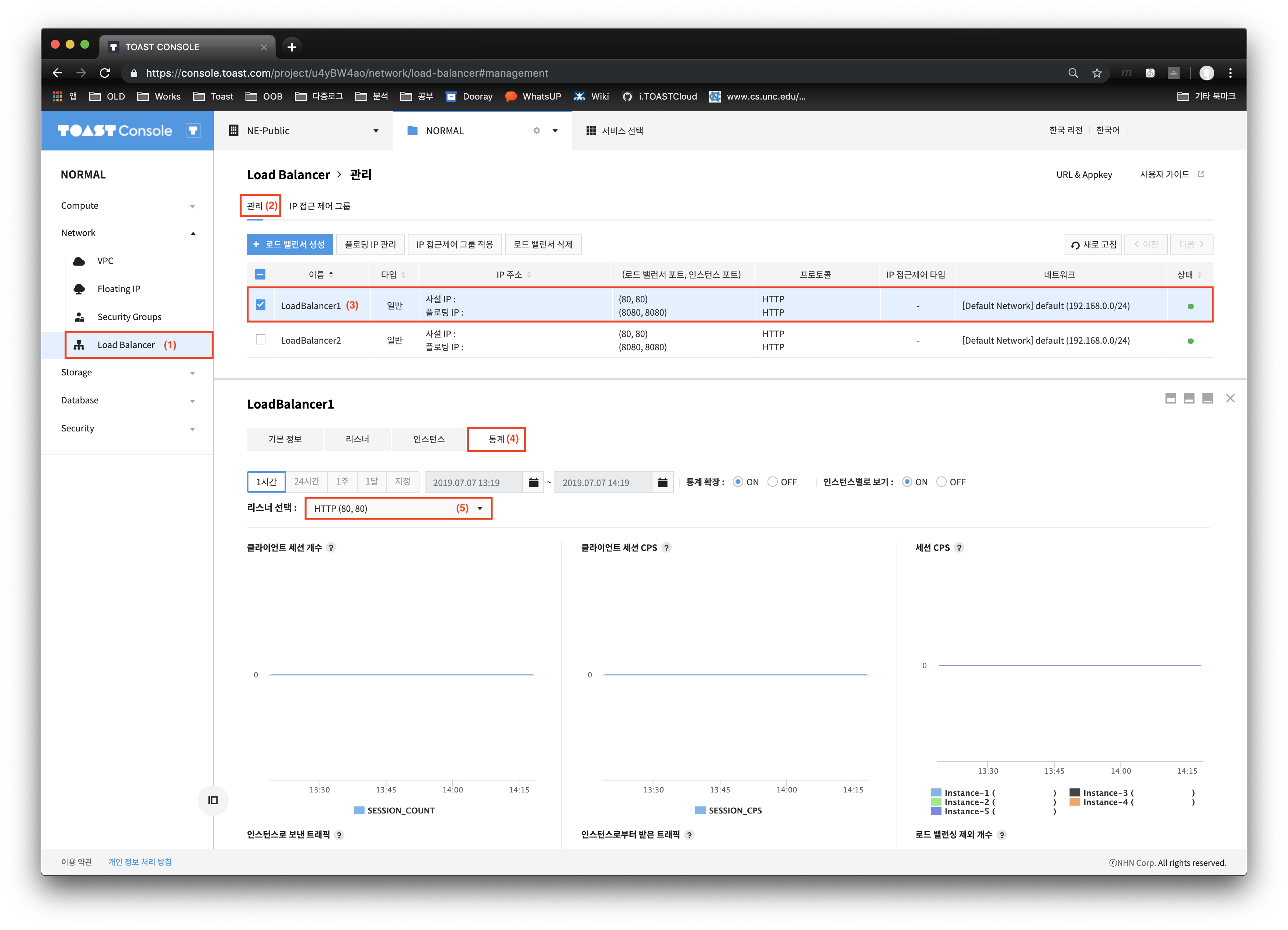

통계 차트를 보는 방법은 아래 그림과 같이, 생성한 로드밸런서를 선택한 뒤 통계 탭을 선택하고 통계를 나타낼 리스너를 선택하면 됩니다. 로드밸런서에 여러 리스너를 등록하신 경우엔 (5) 리스너 선택 에서 다른 리스너를 골라보세요. 1.png [그림 1] 로드밸런서 통계 기능 화면

로드밸런서 통계 기능 특징

아래는 TOAST 로드밸런서 통계 기능의 특징입니다. 많은 기능들이 숨어 있으니 천천히 살펴보시면 좋겠습니다.

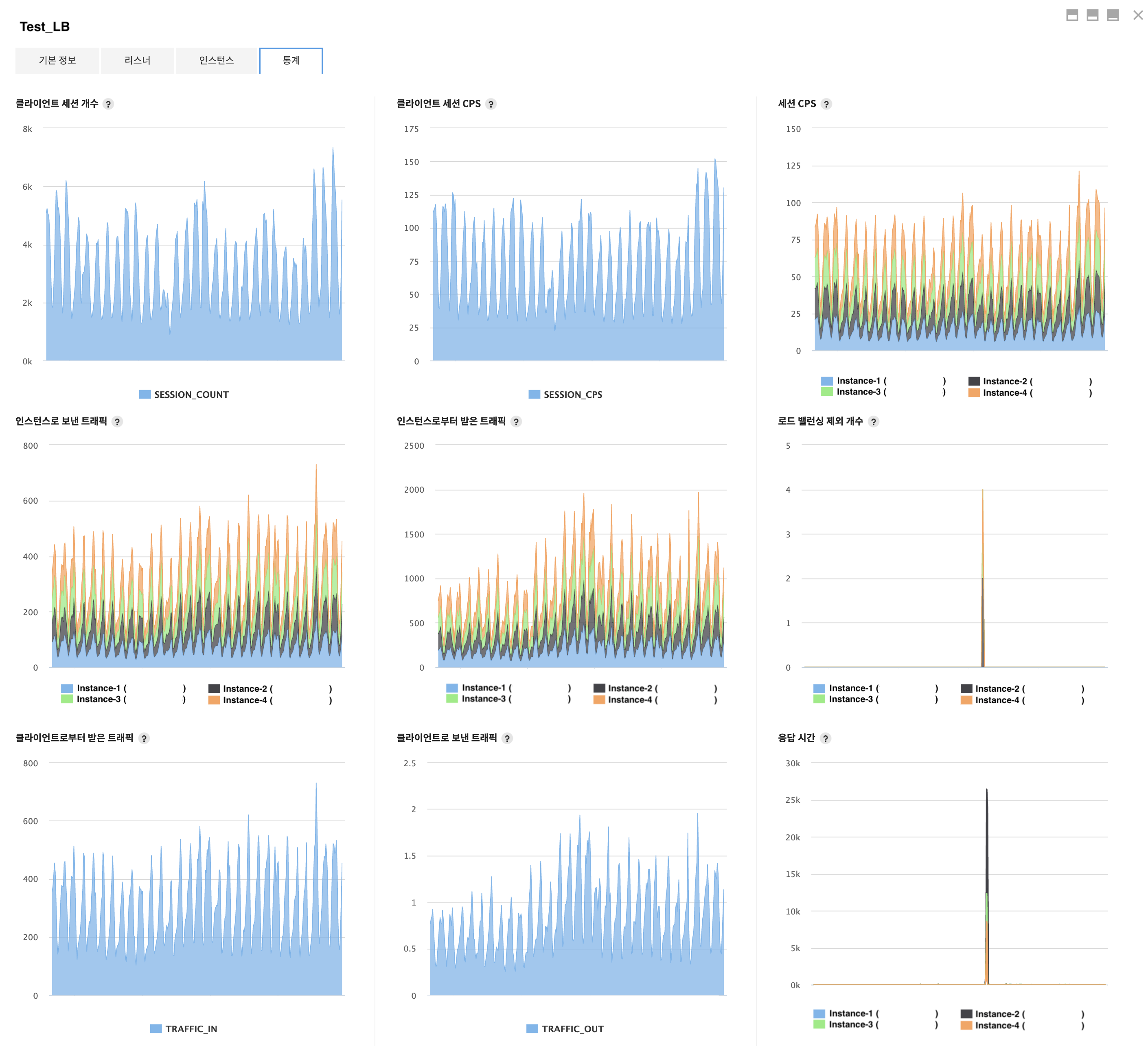

로드밸런서 통계 차트 목록

TOAST 로드밸런서는 다음과 같은 17개의 통계 차트를 제공합니다.

| 통계 지표명

(차트명) | 통계 수집 대상 | 기본 / 확장 | 단위 | 설명 | | --- | ---- | --- | --------- | -- | | 클라이언트 세션 개수 | 클라이언트 | 기본 | ea | 로드밸런서가 클라이언트와 연결 중인 세션수 | | 클라이언트 세션 CPS | 클라이언트 | 기본 | cps (connections per second) | 클라이언트와 1초 동안 새로 연결한 세션수 | | 세션 CPS | 인스턴스 | 기본 | cps | 인스턴스와 1초 동안 새로 연결한 세션수 | | 인스턴스로 보낸 트래픽 | 인스턴스 | 기본 | bps(bits per second) | 로드밸런서가 인스턴스에 보낸 트래픽양 | | 인스턴스로부터 받은 트래픽 | 인스턴스 | 기본 | bps | 인스턴스가 로드밸런서에게 보낸 트래픽양 | | 로드밸런싱 제외 개수 | 인스턴스 | 기본 | ea | 상태 확인(health check) 실패로 인해 로드밸런싱 대상에서 제외된 횟수 | | 클라이언트로부터 받은 트래픽 | 클라이언트 | 확장 | bps | 클라이언트가 로드밸런서에게 보낸 트래픽양 | | 클라이언트로 보낸 트래픽 | 클라이언트 | 확장 | bps | 로드밸런서가 인스턴스에게 보낸 트래픽양 | | 응답 시간 | 인스턴스 | 확장 | second | 인스턴스로 요청을 보내고 응답을 받은데까지 걸린 시간 | | 연결 오류 | 인스턴스 | 확장 | ea | 로드밸런싱 대상 패킷을 인스턴스에 보내려 할 때 TCP 연결이 되지 않은 횟수 | | 소켓 오류 | 인스턴스 | 확장 | ea | 로드밸런싱 대상 패킷을 인스턴스에 보내려 할때 소켓 오류가 발생한 횟수 | | 상태 확인 실패 개수 | 인스턴스 | 확장 | ea | 인스턴스 상태 확인 실패한 횟수 | | HTTP 상태 (1XX) | 인스턴스 | 확장 | ea | 인스턴스가 HTTP 100번대 응답을 보낸 횟수 | | HTTP 상태 (2XX) | 인스턴스 | 확장 | ea | 인스턴스가 HTTP 200번대 응답을 보낸 횟수 | | HTTP 상태 (3XX) | 인스턴스 | 확장 | ea | 인스턴스가 HTTP 300번대 응답을 보낸 횟수 | | HTTP 상태 (4XX) | 인스턴스 | 확장 | ea | 인스턴스가 HTTP 400번대 응답을 보낸 횟수 | | HTTP 상태 (5XX) | 인스턴스 | 확장 | ea | 인스턴스가 HTTP 500번대 응답을 보낸 횟수 |

로드밸런스 통계 기능의 활용 예시

아래와 같이 통계 기능을 활용하시면 어떨까요?

참고 사항

아래는 TOAST 로드밸런서 통계와 관련된 참고 사항 및 제약 사항입니다.
