TOAST Network ACL 소개

Network ACL은 내부와 외부의 트래픽을 제어하기 위한 선택적 보안 기능입니다. 보안그룹과 유사한 방식으로 ACL Rule을 설정하여 VPC 및 Instance 에 대한 보안 기능을 제공합니다.

기본사항

• 기본상태의 ACL Rule은 모든 트래픽을 허용합니다.
• ACL에는 적용순서 번호가 있습니다. 가장 낮은 번호의 Rule부터 시작해서 허용 혹은 차단을 합니다. 나중에 필요한 곳에 새 Rule을 넣을 수 있도록, 일정한 간격을 두고 규칙을 생성하는것이 좋습니다.
• ACL을 적용할 VPC를 선택하여 binding이 되어야 ACL Rule이 적용됩니다.
• Network을 삭제할 경우 ACL binding이 되어 있으면 해당 binding은 삭제됩니다. ACL 자체는 삭제되지 않습니다.
• ACL에 binding 된 network이 있으면 ACL 자체는 삭제 할 수 없습니다. Binding 된 network이 없는 ACL은 삭제가 가능합니다.
• ACL Rule을 추가하거나 삭제하면 binding 된 모든 network에 해당 내역이 반영됩니다.
• 유입/유출 트래픽에서 Network ACL 설정이 보안 그룹 설정보다 먼저 적용됩니다.
• 네트워크 트래픽 허용/차단 설정은 Network ACL, 보안그룹 두 곳 모두 확인을 해야 합니다.
• IPv4 트래픽에 대해 적용이 됩니다.
• 현재 한국 평촌 리전에 적용이 되어 있습니다.

주요 기능 및 특징

ACL

• 한 프로젝트에 최대 10개의 ACL을 생성할 수 있습니다.
• 이름과 설명을 기록해둘 수 있습니다.

ACL Rule

• 한 프로젝트에 최대 100개의 ACL Rule을 생성할 수 있습니다.
• 프로토콜
  • TCP, UDP, ICMP 등의 프로토콜을 지정할수 있습니다.
• 출발지 포트범위
  • 트래픽의 소스에 대한 포트 혹은 포트 범위입니다.
• 목적지 포트범위
  • 트래픽의 대상에 대한 포트 혹은 포트 범위입니다.
• 출발지 CIDR
  • 트래픽의 소스입니다
• 목적지 CIDR
  • 트래픽의 대상입니다.
• 적용방법 (허용/차단)
  • 지정된 트래픽을 허용 또는 차단 할지 여부입니다.
• 순서
  • 번호가 가장 낮은것부터 순서대로 적용됩니다. (낮은 번호가 높은 우선순위를 가집니다)
  • 사용자는 101번부터 32764번까지 번호를 사용할 수 있습니다.
  • 모순 되는 규칙이 있을 경우 낮은 번호의 규칙이 우선순위가 높습니다.
• 설명
  • 해당 규칙에 대한 설명을 기록합니다.

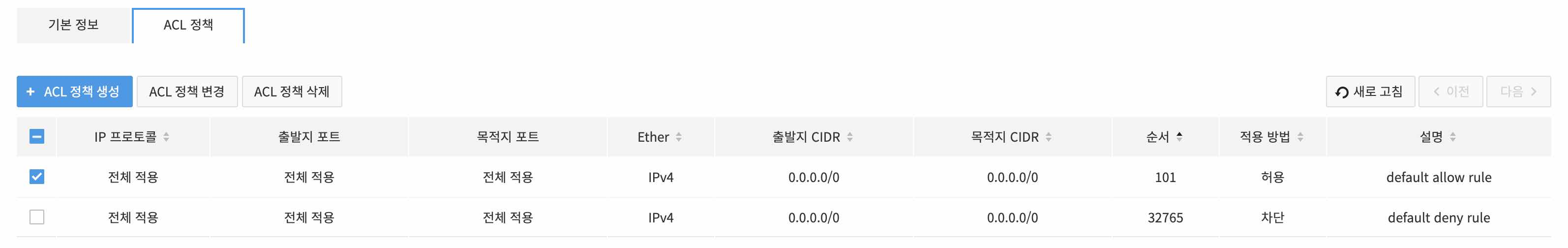

기본 ACL 규칙

• 101번에서 모든것을 허용하고 있으므로 32765번의 모든것을 차단하는 규칙은 우선순위가 낮아서 적용되지 않습니다. 101번의 모두 허용 규칙이 적용됩니다.

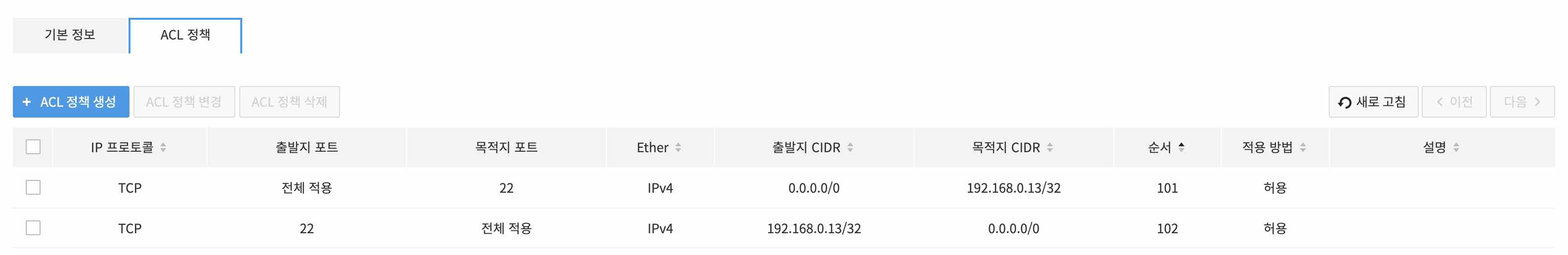

사용자 지정 ACL 규칙

• 192.168.0.13번 주소를 가진 인스턴스의 22번 포트로 접근하는 것을 허용해 주는 Rule 예시입니다.
• 상태가 저장되지 않으므로 그림의 101번 규칙뿐만 아니라 102번 규칙이 필요합니다.
• 자세한 사용법 설명은 콘솔 사용법 설명 을 참고하십시오.

ACL Binding

• 하나의 ACL에 binding 될 수 있는 network의 수는 최대 VPC 개수만큼입니다.
• 하나의 ACL은 여러 network에 적용할 수 있습니다.
• 하나의 Network에는 하나의 ACL만 적용할 수 있습니다.

보안그룹과 Network ACL 비교

구분	보안그룹	Network ACL	비고
제어 대상	인스턴스	네트워크, 인스턴스
설정 대상	프로토콜, IP, 포트 설정	프로토콜, IP, 포트 설정
제어 트래픽	유입/유출 트래픽 선택 가능	src, dst 주소 선택 가능
접근제어 타입	허용 정책만 설정	허용 또는 차단 정책 선택 가능	ACL은 black list, white list 선택적으로 운영 가능
상태	상태저장	상태 비저장	ACL은 반환 트래픽이 규칙에 의해 명시적으로 허용되어야 함

콘솔 기능

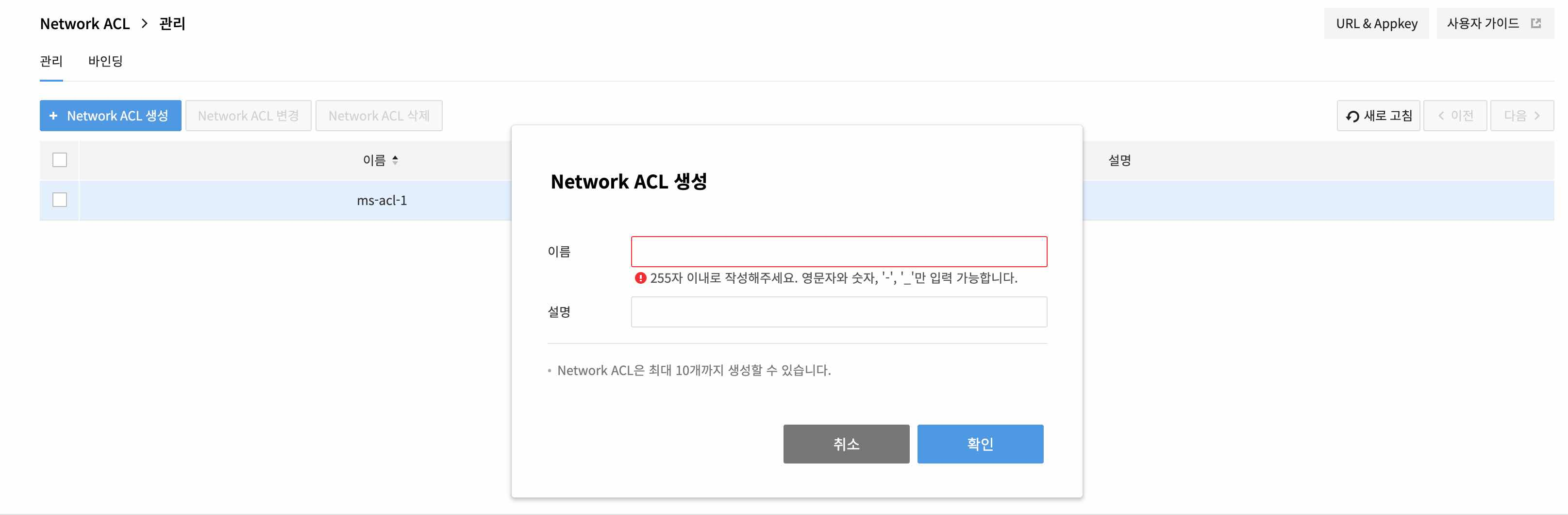

• ACL 생성

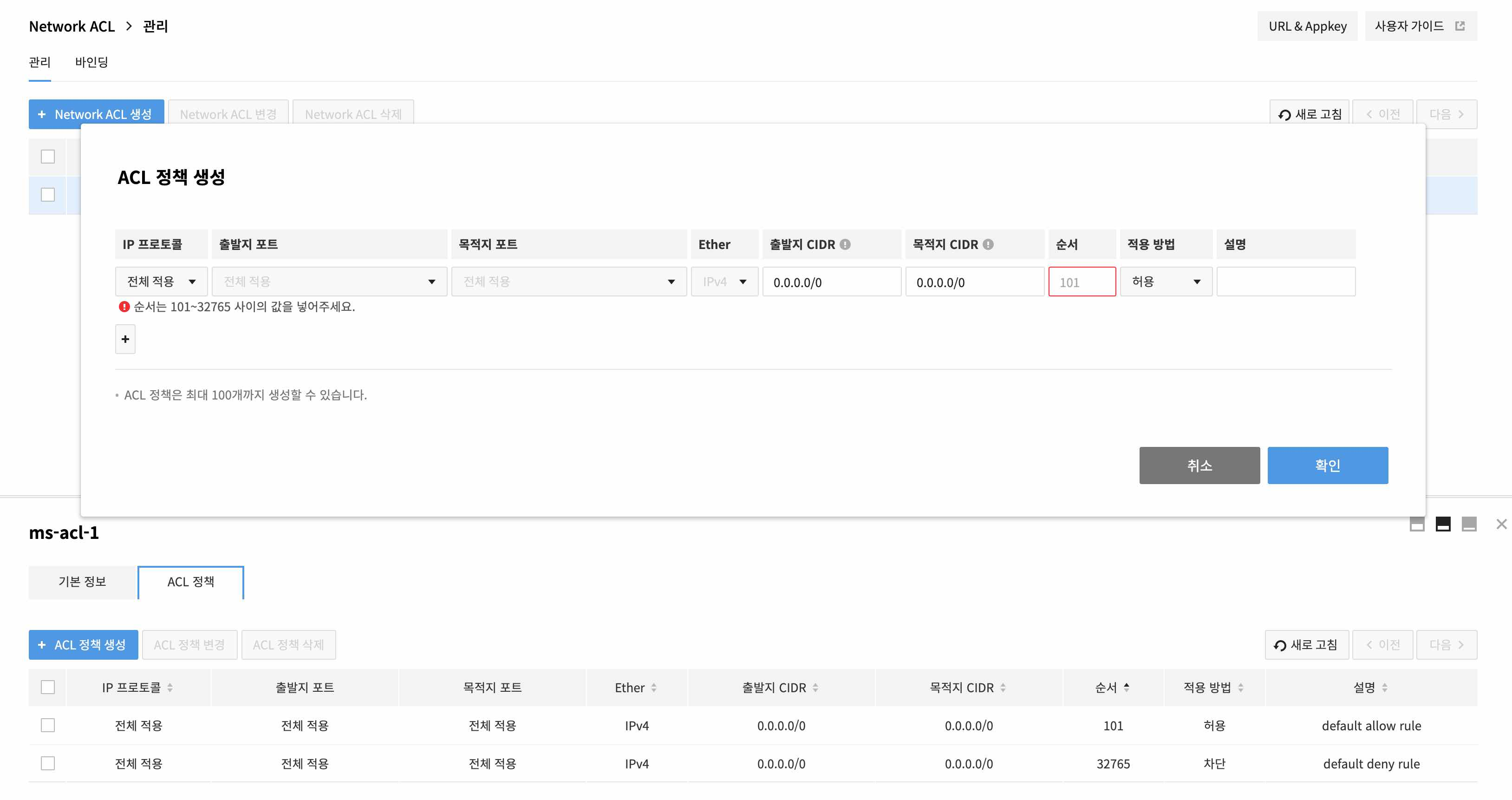

• ACL 정책 생성

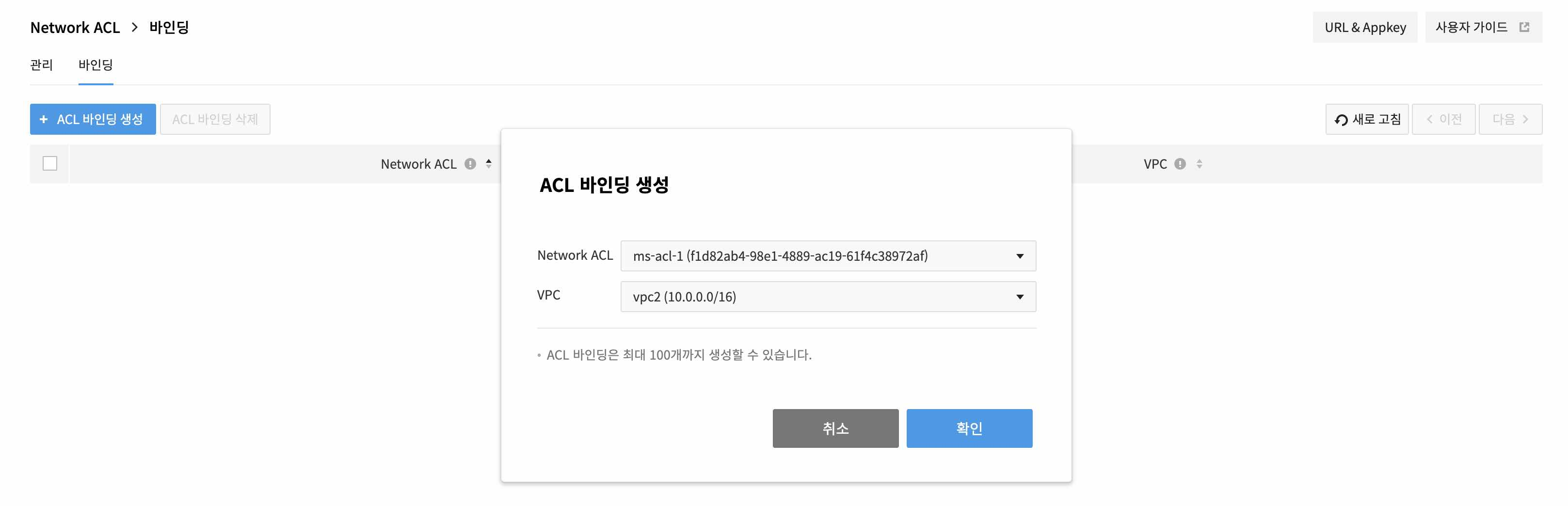

• ACL 바인딩

자세한 사용법 설명은 아래 링크에 있습니다. 콘솔 사용법 설명
