API Gateway 소개 (TOAST Service 들여다 보기)

API Gateway 란?

최근 서비스는 마이크로서비스 아키텍처 형태로 독립적인 기능을 수행하는 작은 단위의 서비스로 나누어 개발하고 있습니다. 작은 단위의 서비스로 분리함에 따라 서비스의 복잡도를 줄일 수 있으며, 변경에 따른 영향도를 최소화하면서 개발과 배포를 할 수 있다는 장점이 있습니다. 하지만, 여러 서비스의 엔드포인트를 관리해야 하는 어려움이 있으며 각 서비스의 API에서 공통적으로 필요한 기능을 중복으로 개발해야 하는 문제가 있습니다.

API Gateway를 이용하면 통합적으로 엔드포인트와 REST API를 관리 할 수 있습니다.

모든 클라이언트는 각 서비스의 엔드포인트 대신 API Gateway로 요청을 전달합니다.

API Gateway는 사용자가 설정한 라우팅 설정에 따라 각 엔드포인트로 클라이언트를 대리하여 요청하고 응답을 받으면 다시 클라이언트에게 전달하는 프록시 역할을 합니다.

그뿐만 아니라 API Gateway는 엔드포인트 서버에서 공통으로 필요한 인증/인가, 사용량 제어, 요청/응답 변조등의 기능을 플러그인 형태로 제공하고 있습니다. 플러그인을 사용하면 각 엔드포인트 API 서버가 구현하지 않아도 되기 때문에 개발자 입장에서는 개발 비용을 줄일 수 있습니다.

TOAST API Gateway 살펴보기

TOAST API Gateway는 크게 2가지 개념으로 엔드포인트를 관리하고 있습니다.

• 도메인(Domain): 도메인은 하나의 엔드포인트 서비스를 관리하기 위한 개념입니다. 도메인은 도메인 키와 엔드포인트 정보를 설정할 수 있습니다. 도메인 키는 각 엔드포인트를 구분하여 라우팅하기 위한 키 값으로 이용됩니다.
• 엔드포인트(Endpoint): 엔드포인트에서 제공하는 REST API를 관리하는 역할을 합니다.

API Gateway 생성하기

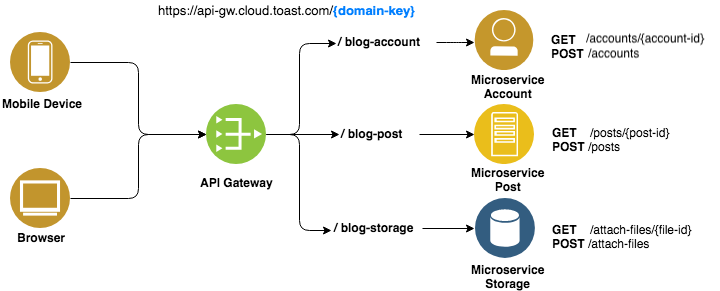

예시: 블로그 서비스

다음과 같이 블로그 서비스는 3개의 엔드포인트로 서비스 구성되고 있다고 가정합니다.

• account : 블로그 사용자들의 계정 정보를 관리하는 서비스
• post : 블로그 글을 관리하는 서비스
• storage: 포스트의 첨부파일(이미지, 도큐먼트 파일 등)을 관리하는 서비스

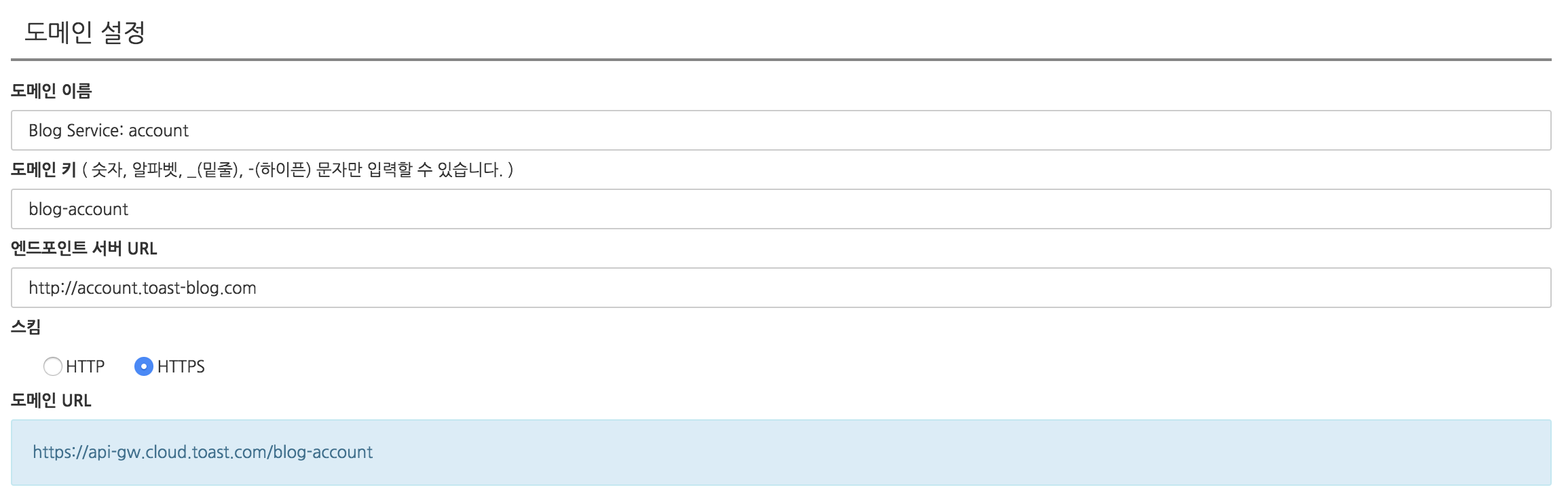

blog-account 도메인 생성

API Gateway를 생성하기 위해서는 가장 먼저 도메인을 생성해야 합니다. 3개의 서비스 중 account 서비스의 도메인 생성 예제입니다.

• 도메인 키는 blog-account 로 설정합니다.
• 엔드포인트 서버 URL은 사용자의 REST API 서버의 주소 http://account.toast-blog.com로 설정합니다. API Gateway에서 제공되는 도메인 주소인 https://api-gw.cloud.toast.com/blog-account 로 통해 요청하면 엔드포인트 http://account.toast-blog.com 으로 요청이 포워딩 됩니다.
• 엔드포인트(http://account.toast-blog.com )는 http 프로토콜로 서비스가 되지만, API Gateway의 스킴 설정을 통해 https 프로토콜을 통해 클라이언트의 요청을 전달받을 수 있습니다.

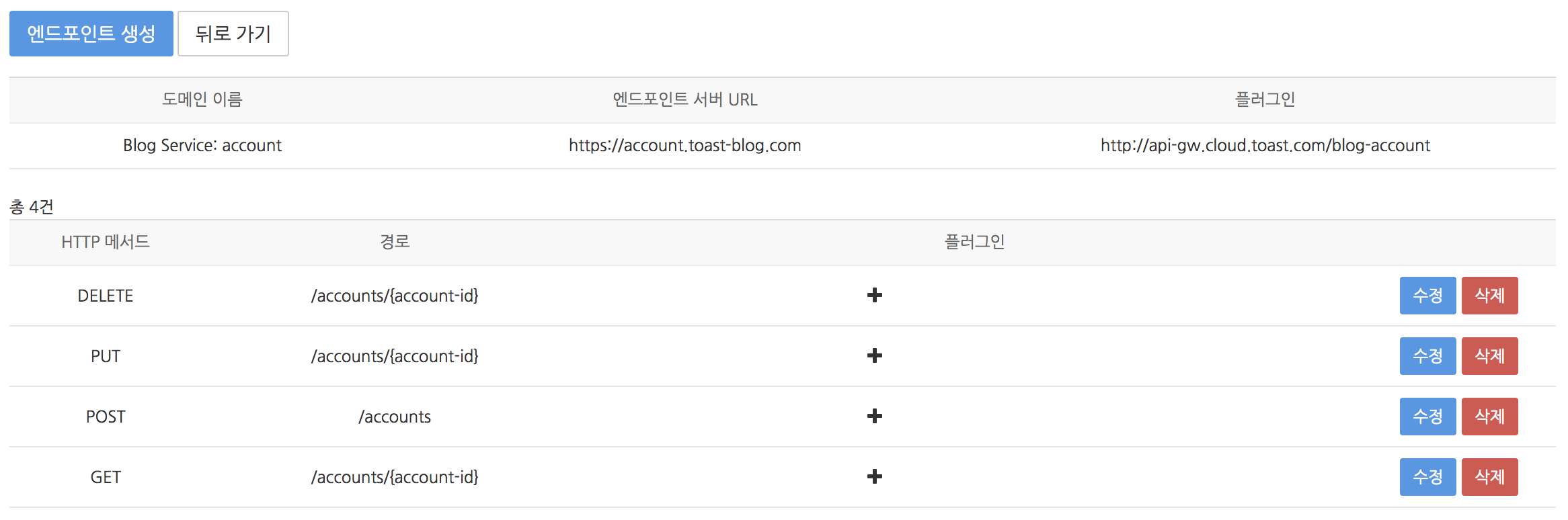

blog-account 엔드포인트 생성

엔드포인트를 생성하여 API Gateway를 통해 제공할 REST API를 설정합니다.

• 다음과 같이 경로는 Ant Pattern 형식으로도 입력이 가능합니다.
  • /accounts/{account-id}
  • /accounts/*
  • /accounts/**
• {account-id}의 사용자 정보를 조회하는 API는 다음과 같이 호출할 수 있습니다.
  • GET https://api-gw.cloud.toast.com/blog-account/accounts/{account-id}

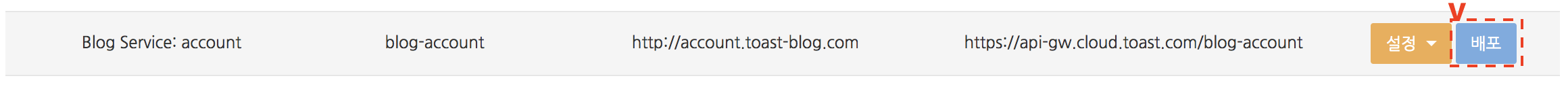

blog-account 배포

• 도메인과 엔드포인트 설정을 완료하면, 배포를 하여 서비스에 적용할 수 있습니다.

플러그인

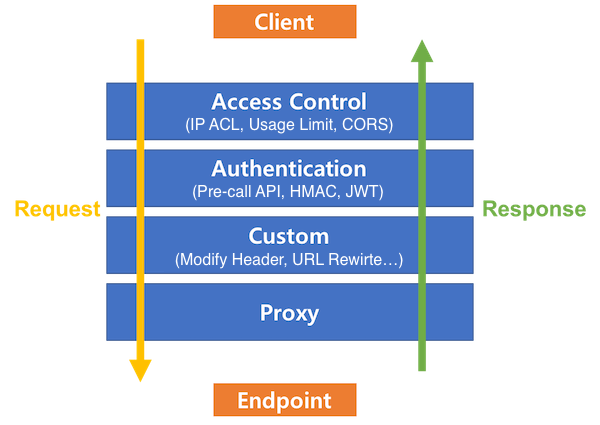

API Gateway가 클라이언트로 부터 요청을 전달받으면 설정된 플러그인의 속성 그룹 순서대로 플러그인이 동작합니다.

• Access Control 에서 제한된 사용자의 요청, 사용 제한 초과 시 요청을 거부합니다.
• Authentification 에서 인증되지 않은 요청, 변조된 요청에 대해 요청을 거부합니다.
• Custom 에서 요청/응답에 대한 메시지 변조를 하거나 사용자 정의 응답을 정의할 수 있습니다.
• Proxy 에서 사용자의 API 서버로 요청을 포워딩하고 응답 값을 전달받아 요청자에게 전달합니다.

Access Control

IP ACL

• 특정 클라이언트만 요청을 허용할 수 있도록 블랙/화이트리스트 방식의 IP 접근 제어 기능을 제공합니다.

사용량 제한(Usage Limit)

• 단위 시간(초 단위) 동안 호출 가능한 횟수만큼만 클라이언트가 API를 호출할 수 있도록 설정할 수 있습니다.
• QoS(Quality of Service) 또는 엔드포인트 서버의 보호 목적으로 API 사용량을 제어할 수 있습니다.

CORS(Cross-Origin Resource Sharing)

• 동일 출처 정책(Same Origin Policy)에 의해 브라우저에서는 다른 도메인의 리소스를 요청할 경우 보안 문제를 발생시킵니다. 이를 우회하기 위해서는 CORS 규약에 의해 웹 브라우저와 서버 간 정의된 헤더와 함께 요청과 응답 주고 받아야 합니다. CORS 플러그인을 사용하면 엔드포인트에서 구현하지 않아도 되며, 변경이 발생하는 경우에도 쉽게 설정을 변경할 수 있습니다.

Authentication

사전 호출 API (Pre-call API)

• API Gateway가 클라이언트의 요청을 엔드포인트로 포워딩하기 전, 설정한 사전 호출 API를 호출합니다. 사전 호출 API의 응답 HTTP Status Code가 200 OK가 아닌 경우 요청을 거부합니다.
• 사전 호출 API를 통해 사용자 정의 형식의 인증을 처리할 수 있습니다. (예: 세션 토큰의 유효성 검사)

HMAC, JWT

• 클라이언트의 요청이 중간에 변조되진 않았는지 무결성을 검증합니다.
  • HMAC 또는 JWT 플러그인에서 비밀키를 설정합니다.
  • 클라이언트는 비밀키를 이용하여 요청정보의 해시 값을 생성하여 요청 헤더에 추가하여 API Gateway로 요청을 전달합니다.
  • API Gateway는 클라이언트의 요청 정보와 사용자가 설정한 비밀키를 이용하여 해시 값을 생성합니다.
  • 클라이언트가 전송한 해시 값과 API Gateway가 생성한 해키 값이 일치하지 않은경우, 무결성이 보장되지 않은 것으로 보아 요청을 거부합니다.

Custom Plugin

Modify Header

• 엔드포인트 서버로 전달되는 요청의 헤더값을 변조하여 엔드포인트로 요청할 수 있습니다.
• 클라이언트로 전달되는 응답의 헤더값을 변조하여 클라이언트에 응답을 전달 할 수 있습니다.

URL Rewrite

• 클라이언트의 요청 URL을 변조하여 사용자의 엔드포인트 서버 URL로 요청을 포워딩할 수 있습니다.

사용자 정의 응답 (User-defined Response)

• 사용자가 정의한 응답 헤더와 본문(Body)을 응답하도록 설정합니다.

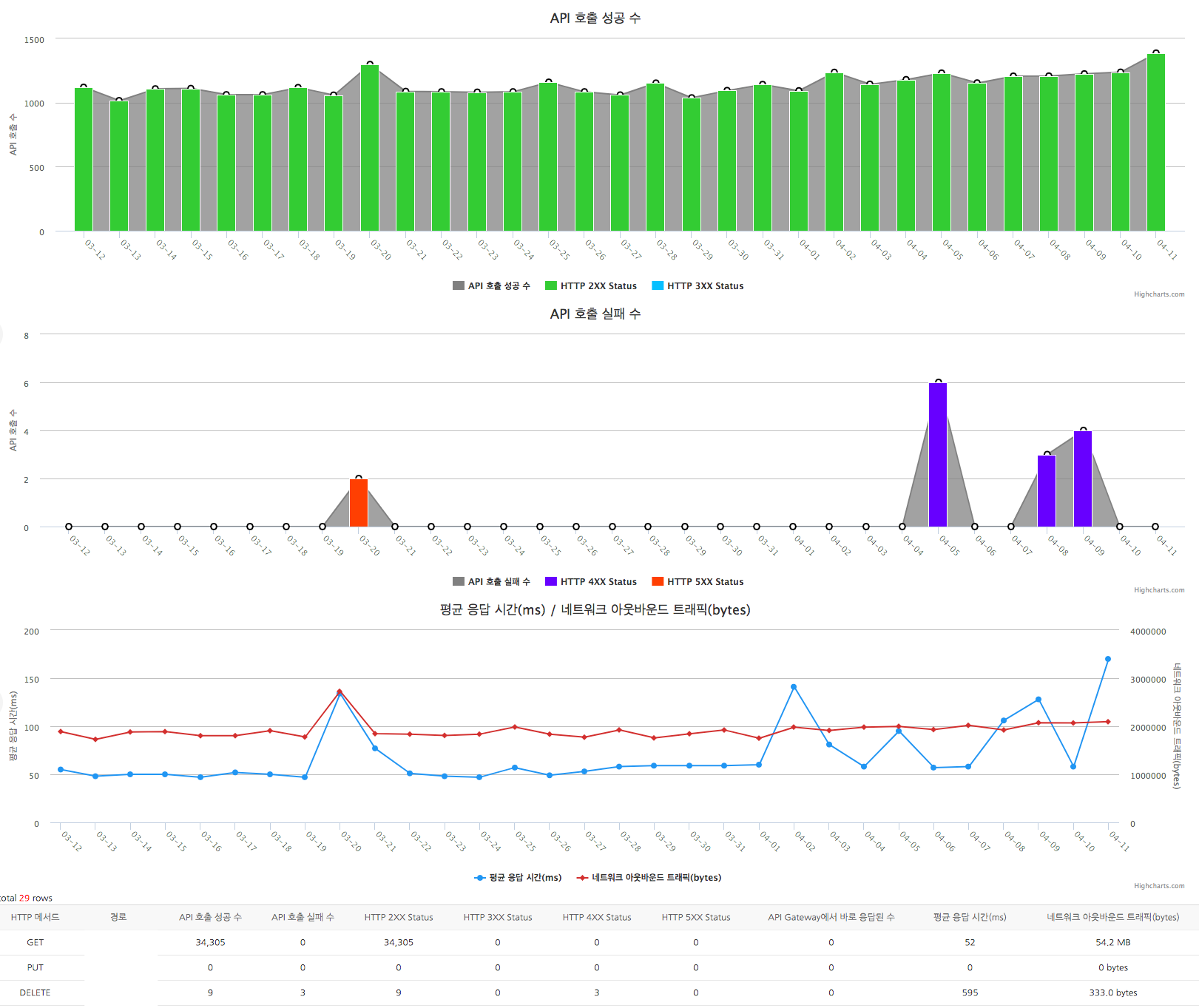

통계

API Gateway 콘솔> Dashboard 에서 각 도메인별 API 통계를 확인할 수 있습니다.

API 호출 성공 수(HTTP 400미만), 실패 수(HTTP 4XX, 5XX) 그리고 평균 응답시간(ms)과 아웃바운드 네트워크 트래픽를 확인할 수 있습니다. 통계를 통해 특정 엔드포인트의 REST API의 이상 동작이나 품질을 쉽게 확인할 수 있습니다.
